Sensor de temperatura LM35

LM35

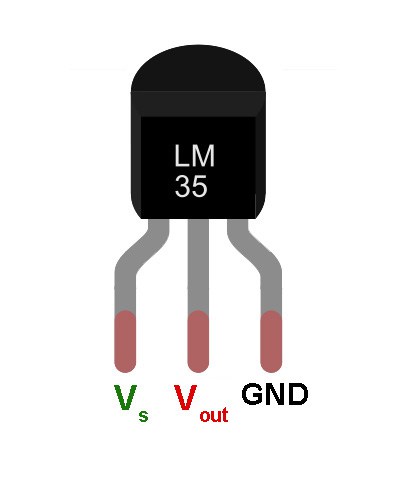

lm35-sensorEl LM35 es un sensor de temperatura. Esta calibrado de fabrica con una precisión de 1ºC y es capaz de tomar lecturas entre -55ºC y 150ºC. Es un sensor analógico que nos devolverá 10 mV por cada grado de temperatura que detecta.

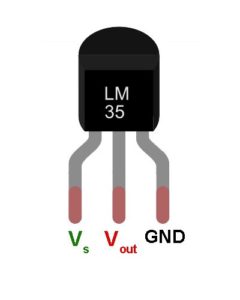

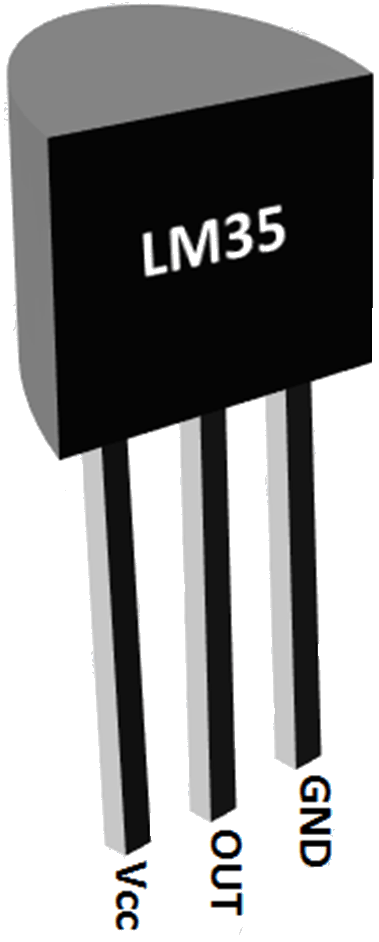

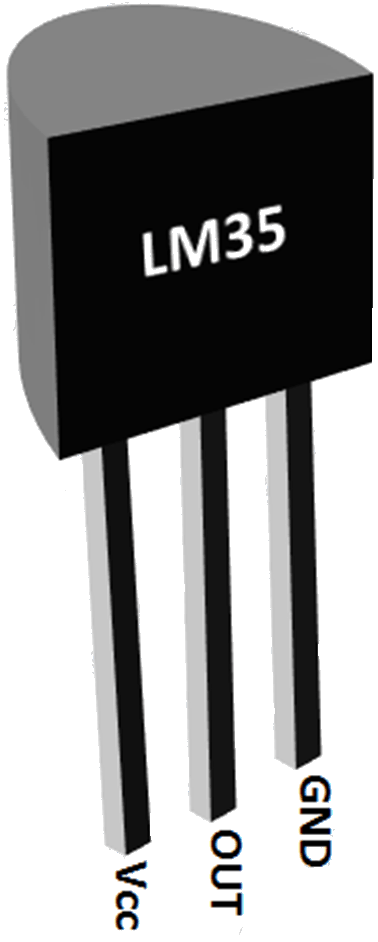

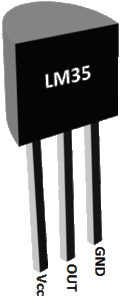

LM35 pinoutLM35 pinoutLM35 Pinout

Pin Función Descripción
1 Vcc Alimentación (5V)
2 OUT Salida. Devuelve lo que el sensor a captado
3 GND Conectado a tierra.LM35LM35 pinout

Como vemos, el sensor consta solo de 3 patillas, dos de alimentación y otra que nos entrega la lectura tomada.

Funcionamiento

El LM35 viene calibrado de fabrica, por lo que no necesita ningún circuito externo para hacerlo funcionar, esto unido a su simpleza hace que sea extremadamente sencillo añadirlo en cualquier montaje.

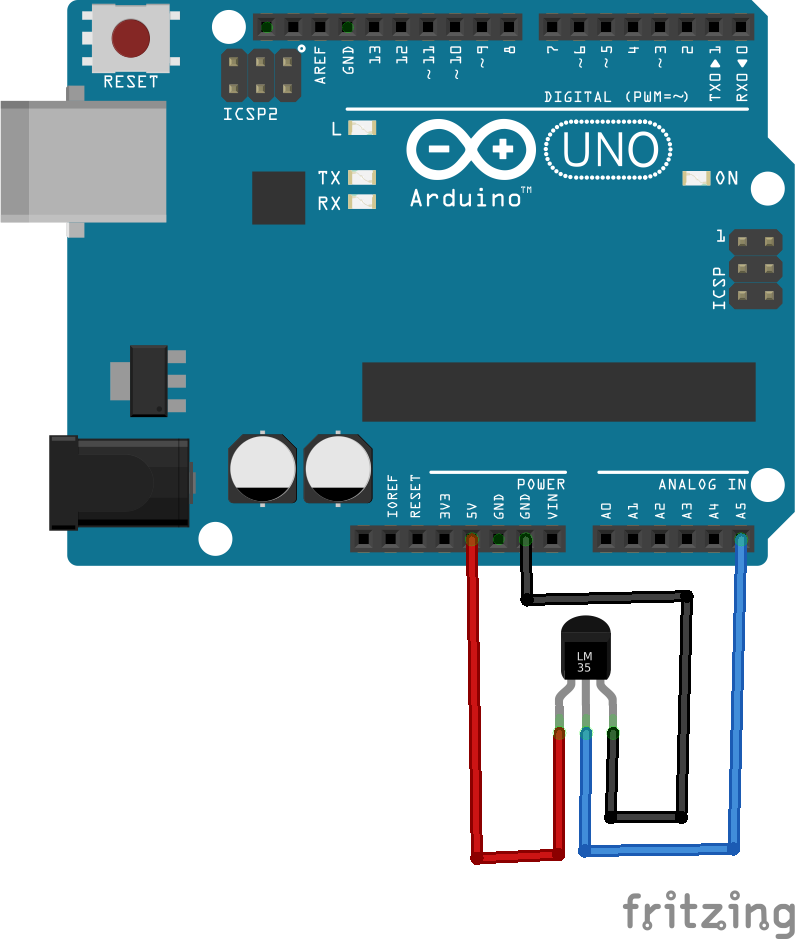

LM35 y Arduino

LM35



1
2
3
4
5
6
7
8
9
10
11
12
13
14
        int sensor = A5; // Pin donde tenemos conectado el LM35
        int temperatura = 0; //variable para la temperatura
        void setup(){
           Serial.begin(9600);
        }

    void loop(){

        temperatura = (5.0 * analogRead(lm35)*100.0)/1023.0;
        Serial.print("Temperatura:");
        Serial.print(temperatura);
        Serial.println(" C");;
        delay (3000); //esperamos antes de volver a tomar la temperatura.
    }

De esta forma obtenemos por consola la temperatura cada tres segundos.



LM35 y Pingüino

Por supuesto podemos usar este sensor con cualquier microcontrolador que tenga entradas analógicas, y Pingüino es otro ejemplo claro de ello. Veamos, como:

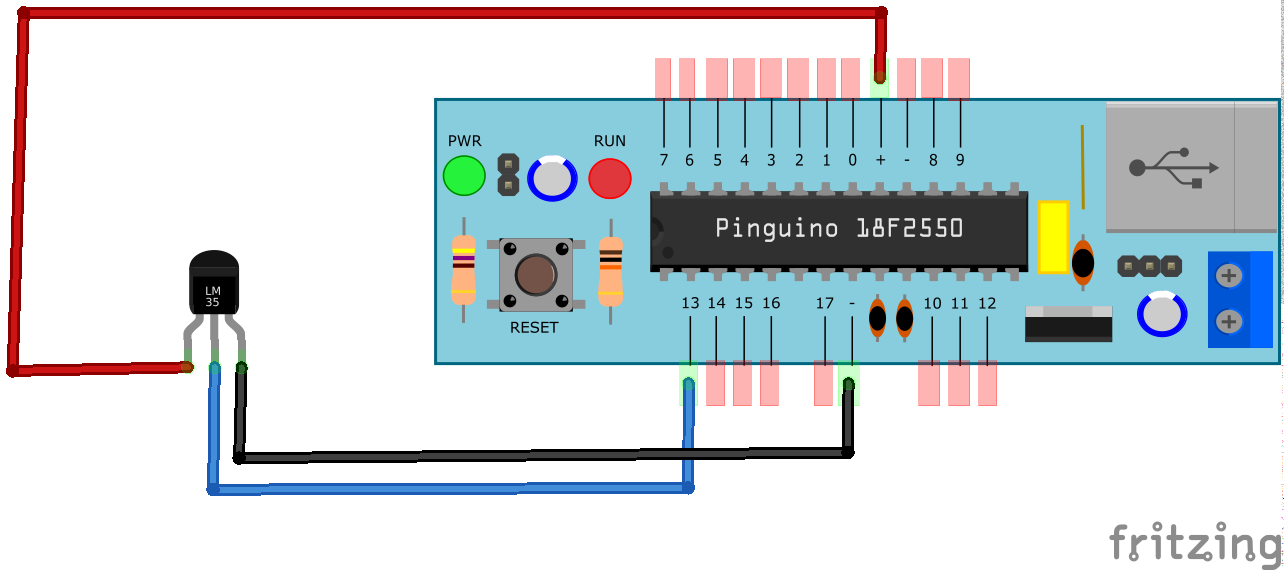

Pinguino con LM35

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
int lectura;
float temperatura;
void setup(){
    char i=0;
    pinMode(13,INPUT); //Usaremos el pin 13 como entrada analógica
}

void loop(){
char i=0;
temperatura =0;
lectura =0;
lectura = analogRead(13);
temperatura = (float) lectura * 500 / 1024;
delay(500);
}
