Pingüino con botones

Segundo tutorial de Pinguino: Botones

Una de las formas más habituales de permitir al usuario interactuar con el Hardware es mediante botones, por eso en este tutorial vamos a aprender cómo usarlos con una placa Pingüino.

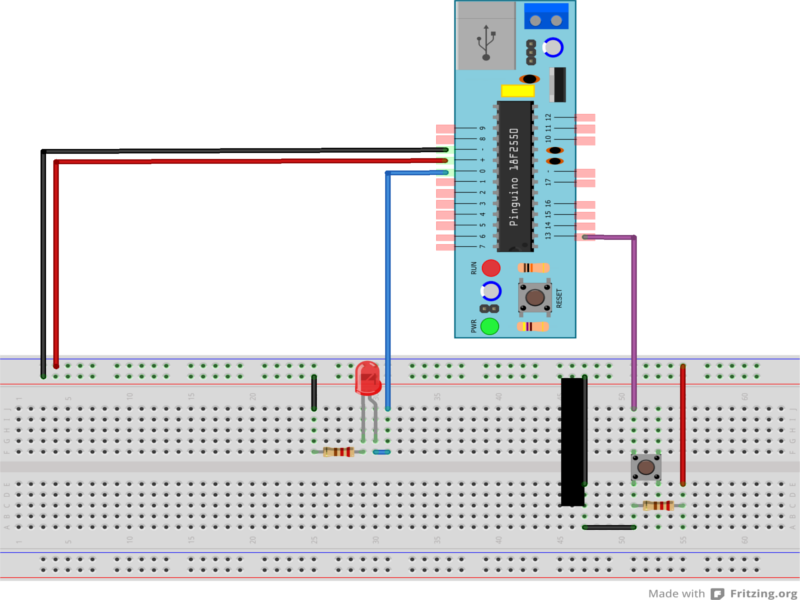

El Circuito en sí es muy sencillo, únicamente necesitaremos un pulsador, un par de resistencias , un led y por supuesto, nuestro Pingüino.

Circuito pinguino con botones

Cuando pulsemos el botón nuestro Pingüino recibirá una señal en bajo por el pin 13 y le diremos que cuando esto ocurra encienda el led que tiene conectado a su pin 0. Veamos cómo hacerlo:



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
//llamaremos led al pin 0
 #define led 0
 //llamamos boton al pin 13
 #define boton 13

 void setup()
 {
 //definimos el pin del led cómo una salida y el del botón cómo una entrada
 pinMode(led,OUTPUT);
 pinMode(boton,INPUT);
 }

 void loop()
 {
 //Comprobamos el estado del botón
 if(digitalRead(boton)== LOW){

 //cambiamos el estado del led de encendido a apagado o de apagado a encendido
 toggle(led8);

 //Para evitar rebotes del botón creamos un bucle que se ejecutará hasta que el botón cambie de estado
 while(digitalRead(boton)==LOW);

 //Para evitar errores de lectura establecemos un tiempo de espera antes de volver a leer el botón
 delay(250);
 }
 }

Tan sencillo cómo esto, ya sabemos cómo leer botones, ahora podemos emplearlo para nuestros proyectos de la forma que deseemos.
