Hola Mundo: Controlar un Led con Raspberry Pi

Raspberry Pi

Nuestras primeras aventuras cuando nos adentramos con un nuevo lenguaje de programación siempre suelen comenzar un programa al que por costumbre se le da el nombre de “hola mundo” y que hace precisamente, mostrar un mensaje que de alguna forma nos da la bienvenida a ese mundo que acabamos de descubrir. En electrónica, por lo general, es primer mensaje lo producimos haciendo parpadear un Led y eso es precisamente lo que vamos a hacer hoy con Raspberry Pi: Controlar un Led.

Los GPIO de Raspberry son pines que podemos configurar para usarlos bien como entradas de información (a las que podemos conectar todo tipo de sensores: Temperatura, humedad, presión, botones… etc) como salidas a las que podemos conectar actuadores (leds, como en nuestro caso, relés, servomotores… etc), vamos a aprender a controlar estos GPIO para poder manejarlos a nuestro antojo. Lo primero que haremos será montar el circuito con el Led:

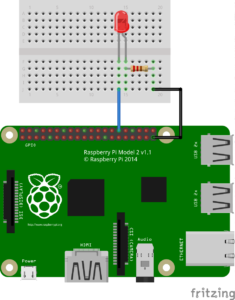

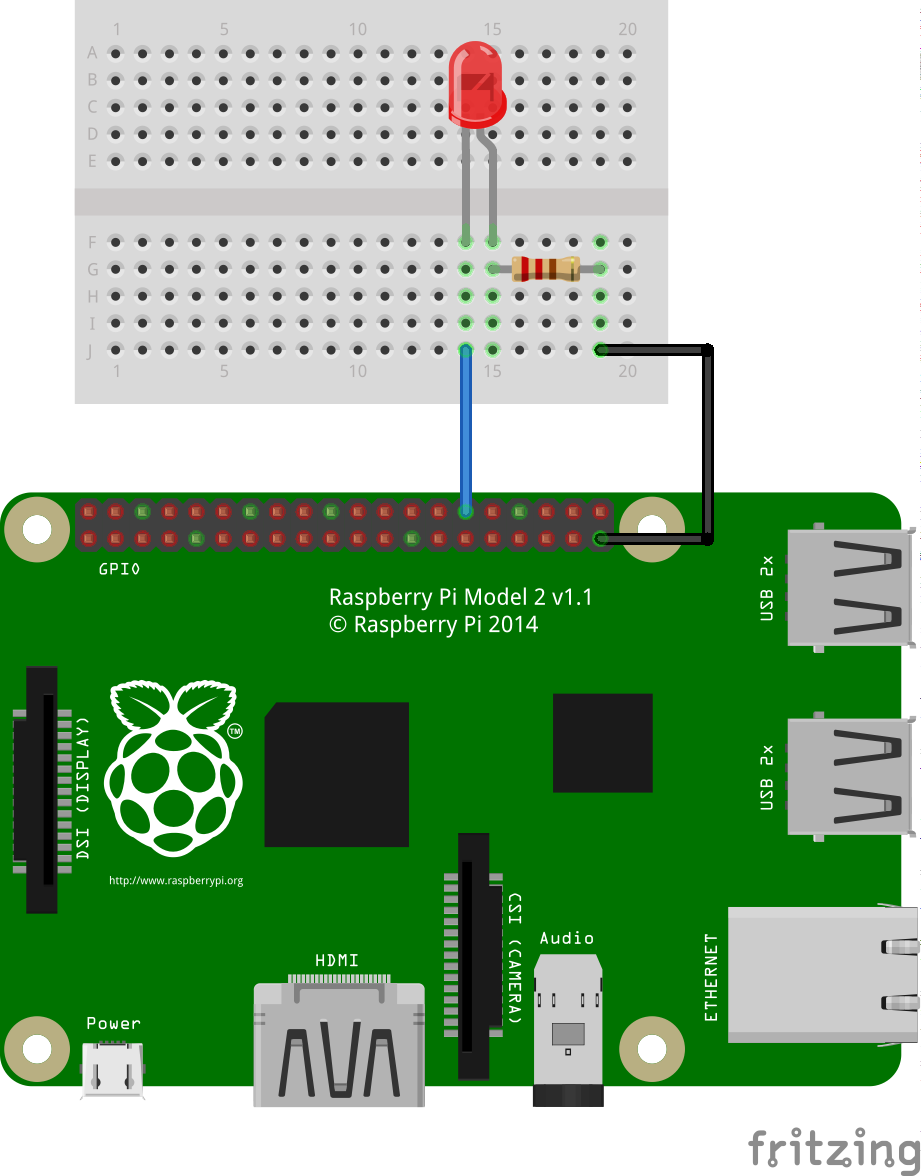

Control de un led

A continuación llega el momento de la programación, vamos a realizar un sencillo programa en Python para hacer parpadear el led. Podemos abrir nuestro editor de texto o nuestro entorno de desarrollo favorito y comenzamos a escribir:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
import RPi.GPIO as GPIO
import time
GPIO.setmode(GPIO.BCM)
GPIO.setup(26, GPIO.OUT) ## Configuramos el GPIO26 como salida

def parpadeo():
        print "Ejecucion iniciada..."
        repeticiones = 0
        while repeticiones < 30: ## veces que haremos parpadear el led
                GPIO.output(26, False) ## Apagamos el GPIO26
                time.sleep(1) ## Esperamos 1 segundo
                GPIO.output(26, True) ## Enciendemos el GPIO26
                time.sleep(1) ## Esperamos 1 segundo
                repeticiones = repeticiones + 1 ## Incremento la variable de control del bucle
        print "Programa terminado"
        GPIO.cleanup() ## Limpiamos los GPIO
parpadeo() ## Llamamos a la función para que se ejecute

Ahora ejecutamos nuestro programa, al que hemos llamado parpadea.py entrando en consola y ejecutando el siguiente comando dentro de la carpeta donde tengamos guardado nuestro programa:

sudo python parpadeo.py

Controlando la intensidad

Podemos hacer ir un paso más allá y controlar la intensidad con la que el LED brilla, para ello emplearemos lo que se conoce como PWM ( si quieres conocer más afondo el PWM puede consultar nuestro tutorial). El circuito que emplearemos será el mismo, únicamente necesitamos modificar nuestro programa para usar el PWM, quedaría de la siguiente forma:



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
import RPi.GPIO as GPIO # Cargamos la libreria RPi.GPIO
from time import sleep # cargamos la función sleep del módulo time

GPIO.setmode(GPIO.BCM) # Ponemos la Raspberry en modo BCM

GPIO.setup(26, GPIO.OUT) # Declaramos el pin 26 del GPIO como una salida


miLed = GPIO.PWM(26, 100) # Creamos el objeto 'miLed' en el pin 26 a 100 Hz

miLed.start(0) # Inicializamos 'miLed' a 0 (apagado)

# Ahora iremos cambiando los valores de mi led

pause_time = 0.02 # Definimos un tiempo de espera para que nos de tiempo a ver el efecto.

try: # creamos un bucle que solo acabara cuando se produzca un KeyboardInterrupt
 while True: # Iniciamos el bucle

 for i in range(0,101): # De 0 a 101 (en el 101 termian la progresion)
 miLed.ChangeDutyCycle(i) # Asignamos al led el valor de las vueltas de bucle que llevamos
 sleep(pause_time) # Pausa para ver el efecto

 #Si ya tenemos el led al 100% es el momento de comenzar el apagado progresivo

 for i in range(100,-1,-1): # Vamos bajando de 100 (completamente encendido) a 0 (apagado)
 miLed.ChangeDutyCycle(i) # Asignamos al led el valor de las vueltas de bucle que llevamos.
 sleep(pause_time) # Pausa para ver el efecto.

 except KeyboardInterrupt: # Si el usuario pulsa ctrl + C el bucle se rompe.
 miLed.stop() # Detenemos el objeto 'miLed'
 GPIO.cleanup() # Limpiamos los pines GPIO y salimos



Ya tenemos funcionando nuestro programa Hola Mundo y hemos conseguido hacer parpadear un led e incluso controlar su intensidad. Puede parecer poca cosa pero si somos capaces de hacer parpadear un led significa que hemos aprendido como encender y apagar los GPIO de Raspberry, a partir de aquí con un poco de tiempo y paciencia seremos capaces de todo.
