El condensador

Condensador

¿Qué es un Condensador?

Un condensador (también llamado Capacitor, por ser su nombre en ingles.) es un dispositivo capaz de almacenar energía.

¿Para qué se usa?

  •  Baterías, por su cualidad de almacenar energía.
  •  Memorias.
  •  Filtros.
  •  datación de impedancias, haciéndolas resonar a una frecuencia dada con otros componentes.
  • Demodular AM, junto con un diodo.
  •  El flash de las cámaras fotográficas.
  •  Tubos fluorescentes.
  •  Mantener corriente en el circuito y evitar caídas de tensión.

Estos son solo algunos de usos más comunes, pero lo cierto es que los condensadores están por todas partes, prácticamente podríamos asegurar que todos los componentes electrónicos que usamos contienen varios de estos componentes en su interior.

Tipos

Existen muchos tipos de condensadores según su fabricación y los materiales que los forman, pero nos centraremos en los más usuales:

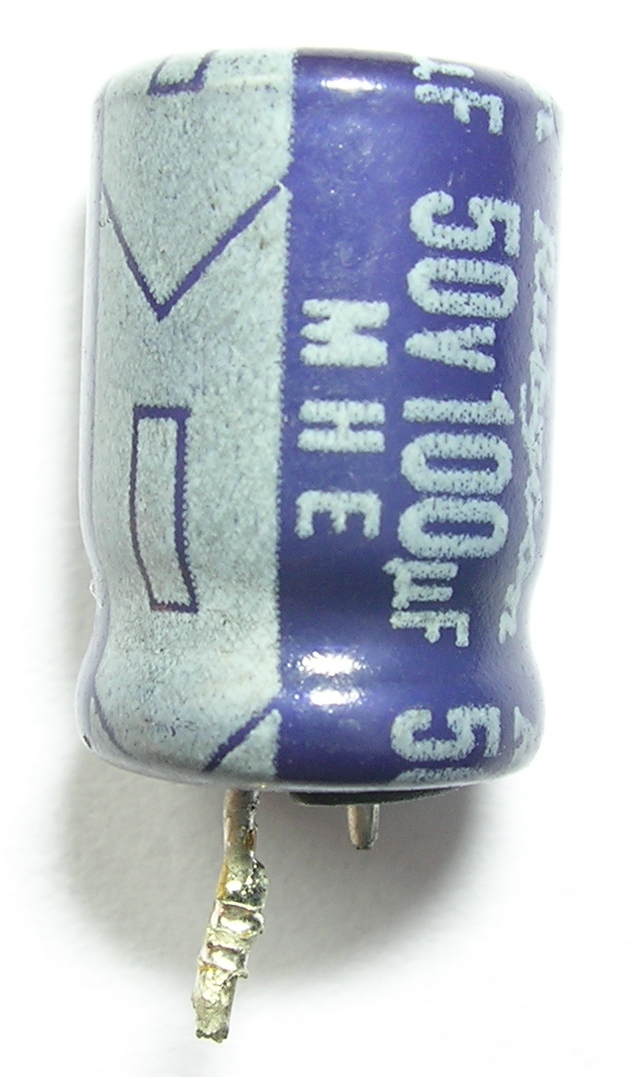

Condensadores electrolíticos:

Es uno de los tipos de condensador más empleado, pero no son adecuados para funcionar con corriente alterna.Condensador electrolitico
Los condensadores electrolíticos de aluminio se construyen a partir de dos tiras de aluminio, una de las cuales está cubierta de una capa aislante de óxido, y un papel empapado en electrolito entre ellas.

La tira aislada por el óxido es el ánodo, mientras el líquido electrolito y la segunda tira actúan como cátodo. Esta pila se enrolla sobre sí misma, ajustada con dos conectores pin y se encaja en un cilindro de aluminio.

Condensador de Capacidad Variable

Es el tipo normal. Utiliza aluminio como conductor y su el electrolito es una disolución de ácido bórico.
Funciona bien a bajas frecuencias, pero presenta pérdidas grandes a frecuencias medias y altas.

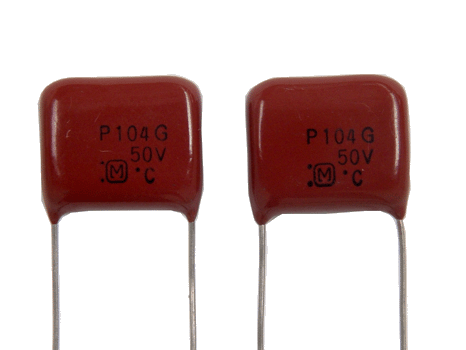

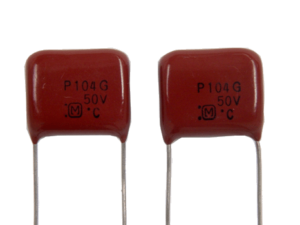

Condensadores de Poliéster:

Condensador de Poliester
Está formado por láminas delgadas de poliéster sobre las que se deposita aluminio, que forma las armaduras. Se apilan estas láminas y se conectan por los extremos.

Condensadores cerámicos:

Utiliza cerámicas de varios tipos para formar el dieléctrico. Existen diferentes tipos formados por una sola lámina de dieléctrico, pero también los hay formados por láminas apiladas.

Dependiendo del tipo, funcionan a distintas frecuencias, llegando hasta las microondas.
