D-Duino: Conexión y muestra de datos

D-Duino

D-Duino es un ESP8266 con NodeMCU y una pantalla OLED en la que podemos mostrar información. Puedes consultar nuestra review y conocer más a fondo esta placa en nuestra entrada del blog: D-Duino (Review).



Pin Out de D-Duino

NODEMCU OLED
D2 SCL
D1 SDA
3.3V Vin
GND GND

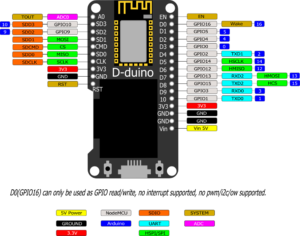

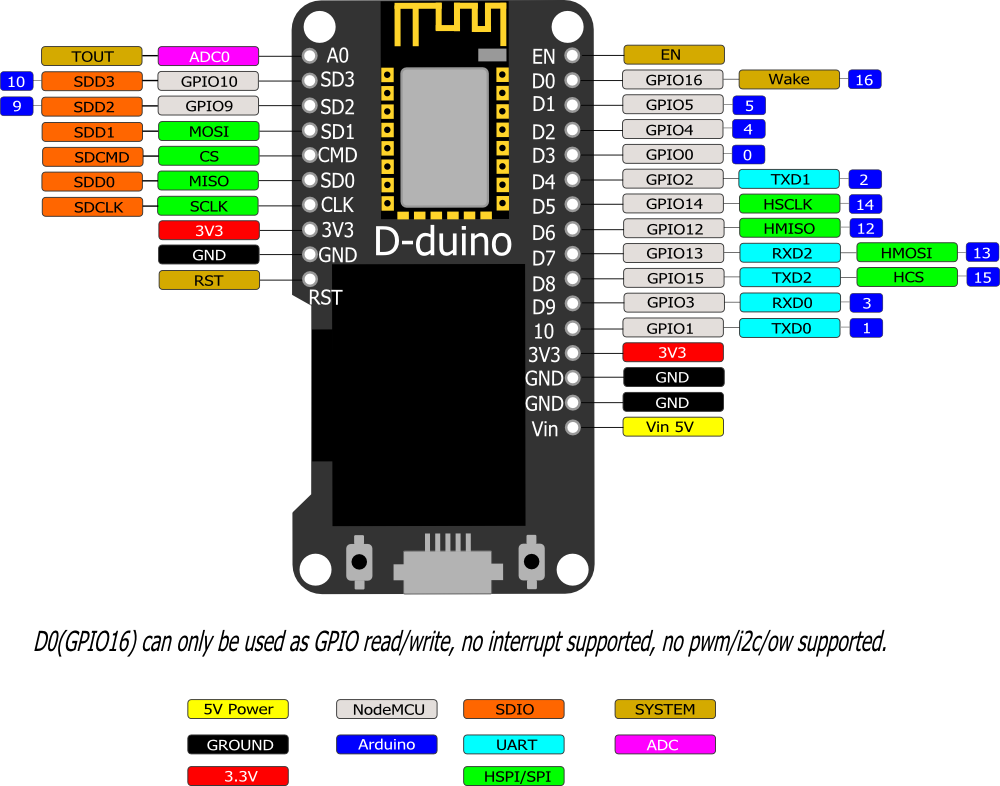

D-Duino pinout













El resto de los pines los tenemos disponibles para poder añadir actuadores y sensores a nuestros proyectos.

Primer ejemplo: Nuestro Hola mundo con D-Duino

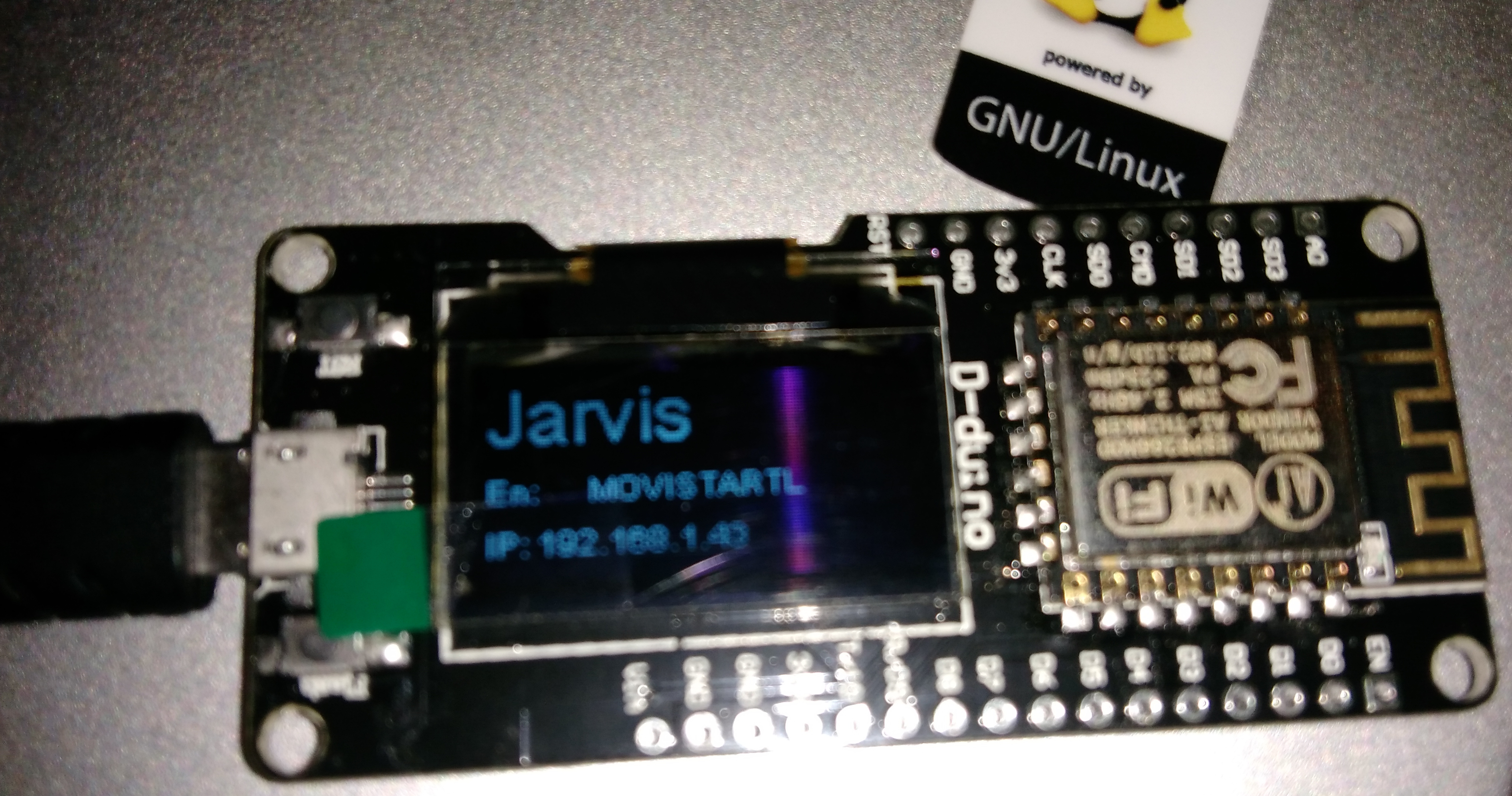

En este tutorial vamos a realizar un ejemplo básico en el que mostraremos por pantalla la red a la que esta conectada la placa y la IP que se le ha asignado.

Por lo tanto lo primero que necesitamos es realizar la conexión:



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

void setup ( void ) {
 Serial.begin ( 115200 );//Abrimos la conexión serial
 WiFi.begin ( ssid, password );//Nos conectamos a la red indicada
 Serial.println ( "" );

   display.init();
 //Por la conexion serial mostramos los avances de la conexión
 while ( WiFi.status() != WL_CONNECTED ) {
  delay ( 500 );
  Serial.print ( "." );
    display.print(".");
 }
//Una vez conectados mostramos via serial la IP que se nos ha asignado
 Serial.println ( "" );
 Serial.print ( "Connected to " );
 Serial.println ( ssid );
 Serial.print ( "IP address: " );
 Serial.println ( WiFi.localIP() );
}

Y a continuación mostrar los datos por la pantalla:



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

void loop() {

 display.setTextAlignment(TEXT_ALIGN_LEFT);
 display.setFont(ArialMT_Plain_24);//Configuramos tipo de letra y tamaño
    display.drawString(0, 0, "Trastejant");//Creamos un titutlo
    display.setTextAlignment(TEXT_ALIGN_LEFT);
    display.setFont(ArialMT_Plain_10);//Usamos un tamaño de letra más pequeño
    //Mostramos la información de conexión en la pantalla
    display.drawString(0, 30, "En:");
    display.drawString(30, 30, ssid);
    display.setFont(ArialMT_Plain_10);
    display.drawString(0, 46, "IP:");
    display.drawString(15, 30, WiFi.localIP().toString());
    display.display();

}

Por si las moscas también enviaremos la información via serie, para debuggear si hay problemas.



Todo el código lo podéis ver aquí:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

#include <ESP8266WiFi.h>
#include <WiFiClient.h>
#include <ESP8266WebServer.h>
#include <ESP8266mDNS.h>
#include <Wire.h>  // Only needed for Arduino 1.6.5 and earlier
#include "SSD1306.h" // alias for <code>#include "SSD1306Wire.h"</code>


SSD1306  display(0x3c, D1, D2);

const char *ssid = "nombre de la red";
const char *password = "Contraseña";


void setup () {
 Serial.begin ( 115200 );
 WiFi.begin ( ssid, password );
 Serial.println ( "" );

   display.init();
 // Wait for connection
 while ( WiFi.status() != WL_CONNECTED ) {
  delay ( 500 );
  Serial.print ( "." );
    display.print(".");
 }

 Serial.println ( "" );
 Serial.print ( "Connected to " );
 Serial.println ( ssid );
 Serial.print ( "IP address: " );
 Serial.println ( WiFi.localIP() );
 display.clear();



void loop() {

 display.setTextAlignment(TEXT_ALIGN_LEFT);
 display.setFont(ArialMT_Plain_24);
    display.drawString(0, 0, "Jarvis");
    display.setTextAlignment(TEXT_ALIGN_LEFT);
    display.setFont(ArialMT_Plain_10);
    display.drawString(0, 30, "En:");
    display.drawString(30, 30, ssid);
    display.setFont(ArialMT_Plain_10);
    display.drawString(0, 46, "IP:");
    display.drawString(15, 30, WiFi.localIP().toString());
    display.display();

}

O descargarlo de nuestro repo de GitHub, donde iremos subiendo otros ejemplos a medida que probemos y realicemos proyectos con esta placa:

Ejemplo con D-Duino

  • SSH URL
  • Clone URL
