Símbolos eléctricos

Simbolos electronicos

Aquí te mostramos algunos componentes eléctricos y electrónicos comunes, su símbolo, su nombre y cómo son físicamente.
Si tienes alguna duda, pregunta en nuestro preguntario.



Símbolo Europeo Símbolo Americano Componente Nombre

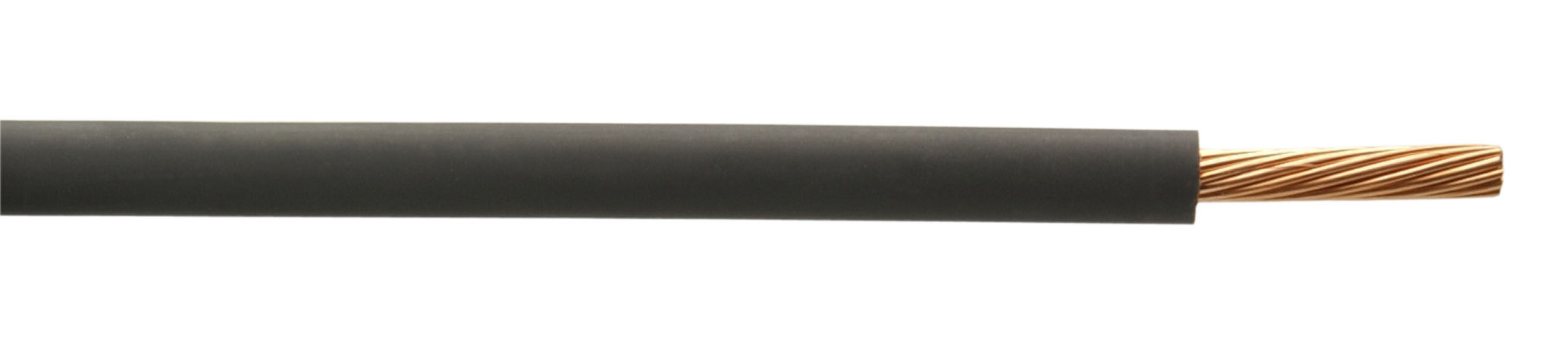

conductor3 conductor3 cable Cable/Conductor

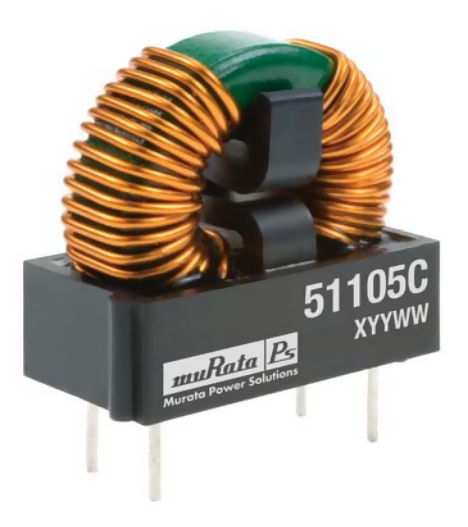

simbolo bobina simbolo bobina Bobina Bobina
COndensador Simbolo condensador Condensador Condensador
Condensador electrolitico Simbolo condensador electrolitico Condensador electrolitico Condensador Electrolítico
simbolo condensador variable Simbolo condensador variable Condensador variable Condensador Variable

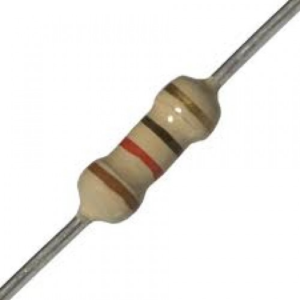

Simbolo Resistencia Simbolo resistencia Resistencia Resistencia

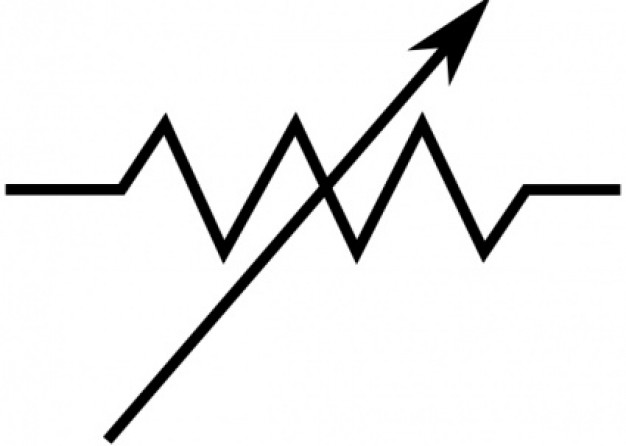

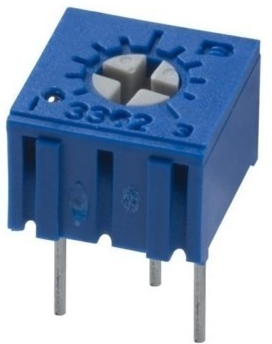

SImbolo de la resistencia variable Simbolo Resistencia variable Resistencia variable Resistencia Variable

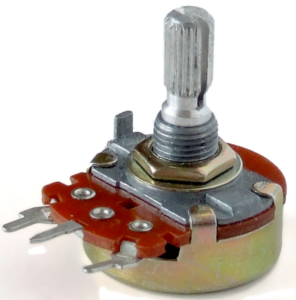

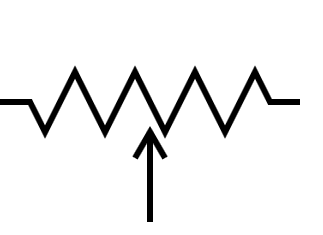

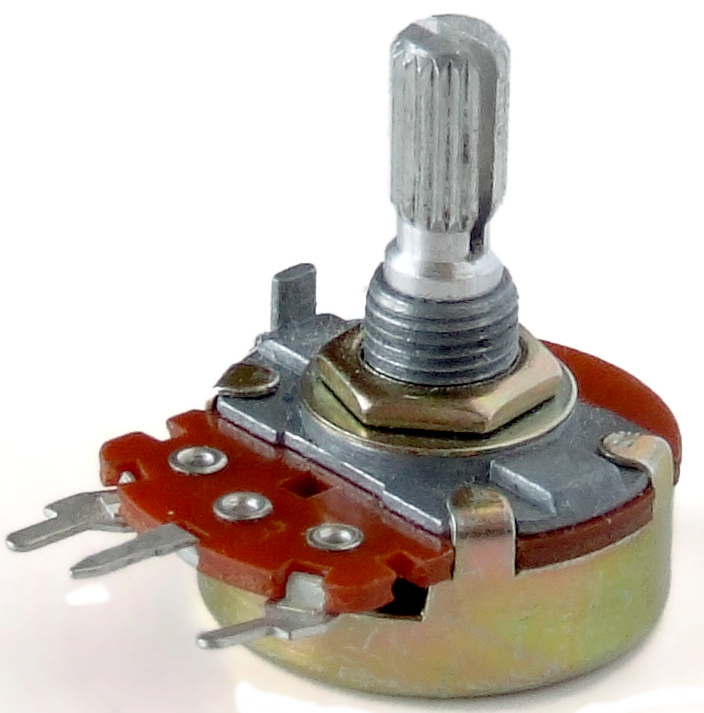

Simbolo potenciometro Simbolo potenciometro Potenciometro Potenciómetro

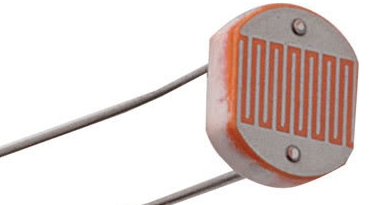

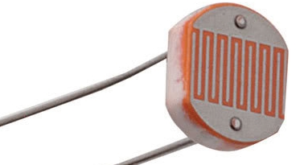

Simbolo fotorresistencia Simbolo LDR Fotorresitencia Fotoresistencia

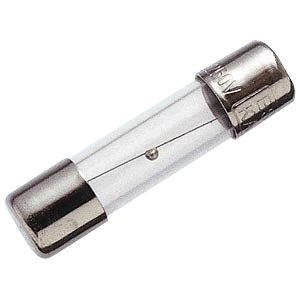

Simbolo fusible Simbolo fusible Fusible Fusible

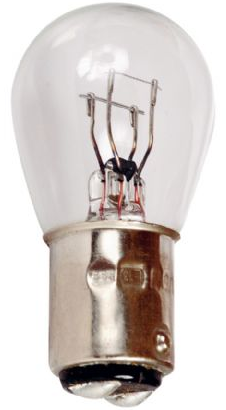

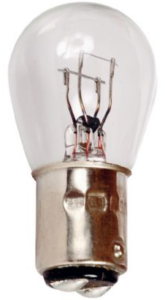

Simbolo lampara Simbolo lampara Lampara Lampara
Simbolo cristal Simbolo cristal Simbolo Cristal Piezoeléctrico

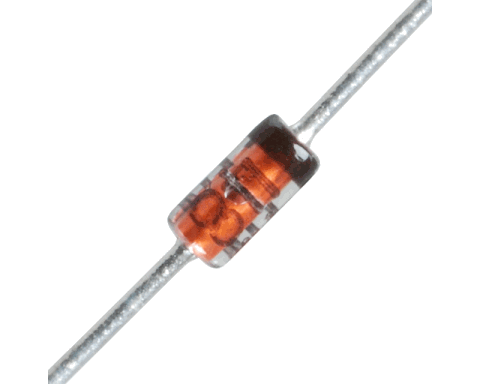

Diodo Diodo Diodo Diodo

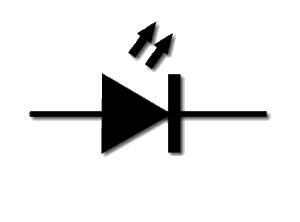

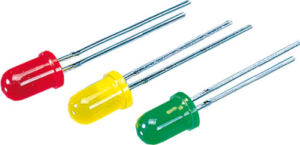

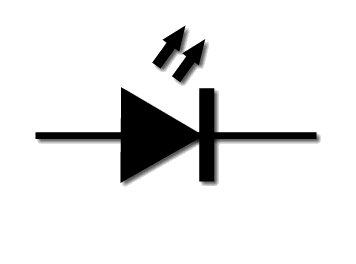

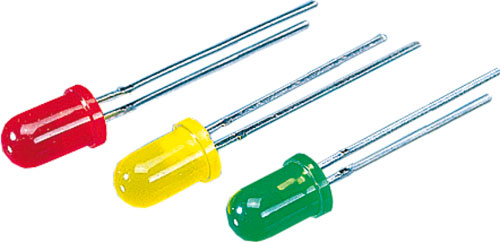

SImbolo led SImbolo led Led Led

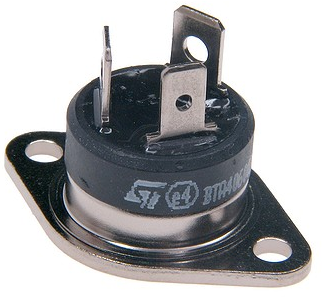

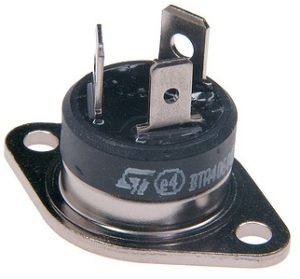

Simbolo Triac Simbolo Triac Triac Triac

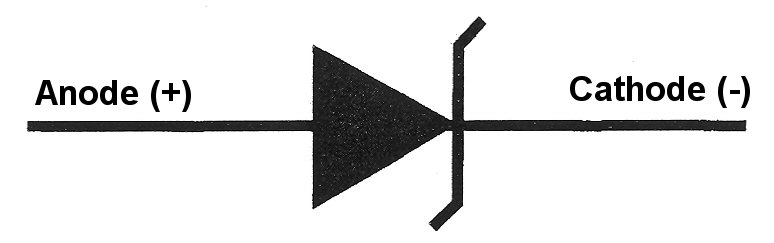

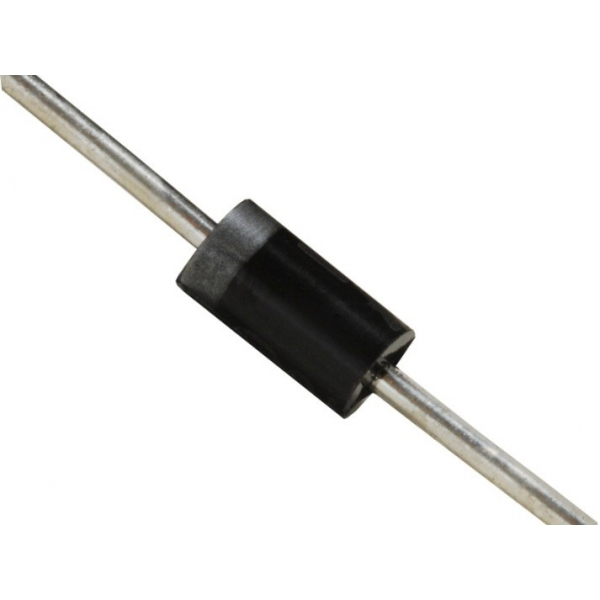

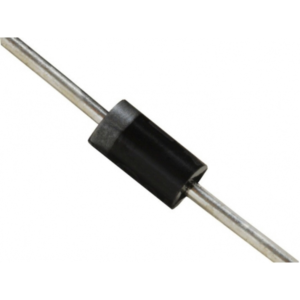

Diodo Zener Diodo Zener Zener Diodo Zener

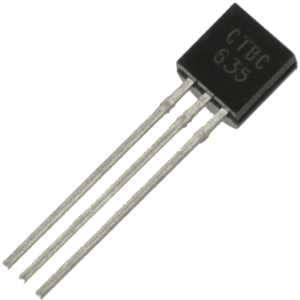

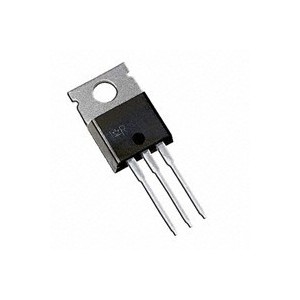

Simbolo transistor PNP Simbolo transistor PNP Transistor PNP Transistor PNP

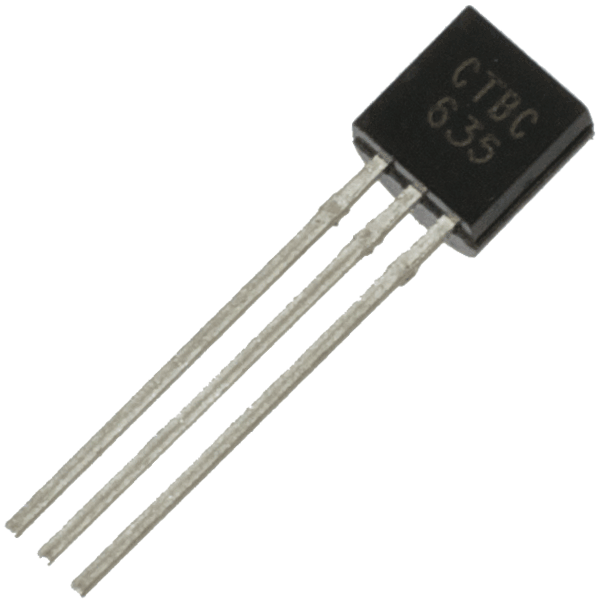

SImbolo transitor NPN SImbolo transitor NPN Transistor NPN Transistor NPN

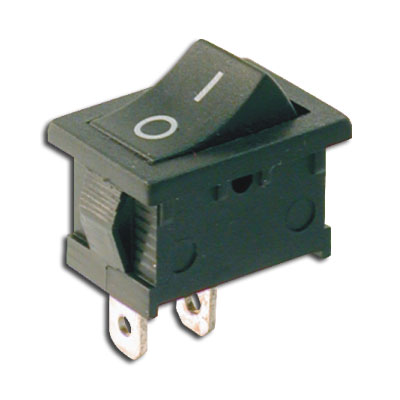

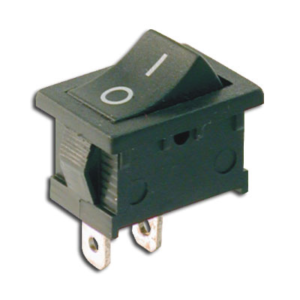

Simbolo interruptor Simbolo interruptor Interruptor Interruptor
Simbolo pulsador normalmente abierto Simbolo pulsador normalmente abierto Pulsador Pulsador Normalmente Abierto
Pulsador normalemente cerrado Pulsador normalemente cerrado Pulsador Pulsador Normalmente cerrado

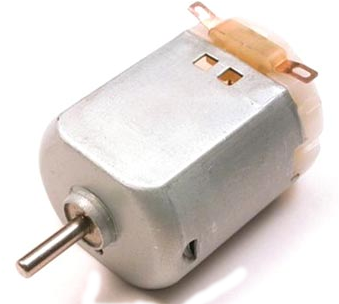

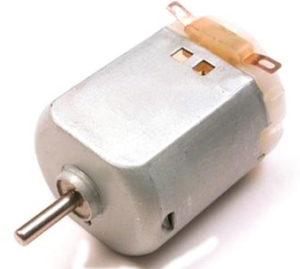

Simbolo motor de corriente continua Simbolo motor de corriente continua Motor de corriente continua Motores de Corriente Continua

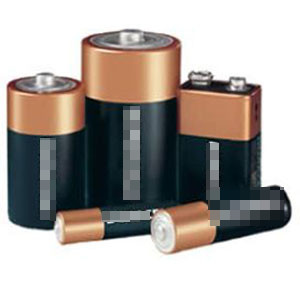

Simbolo de pila Simbolo de pila Pilas Pila

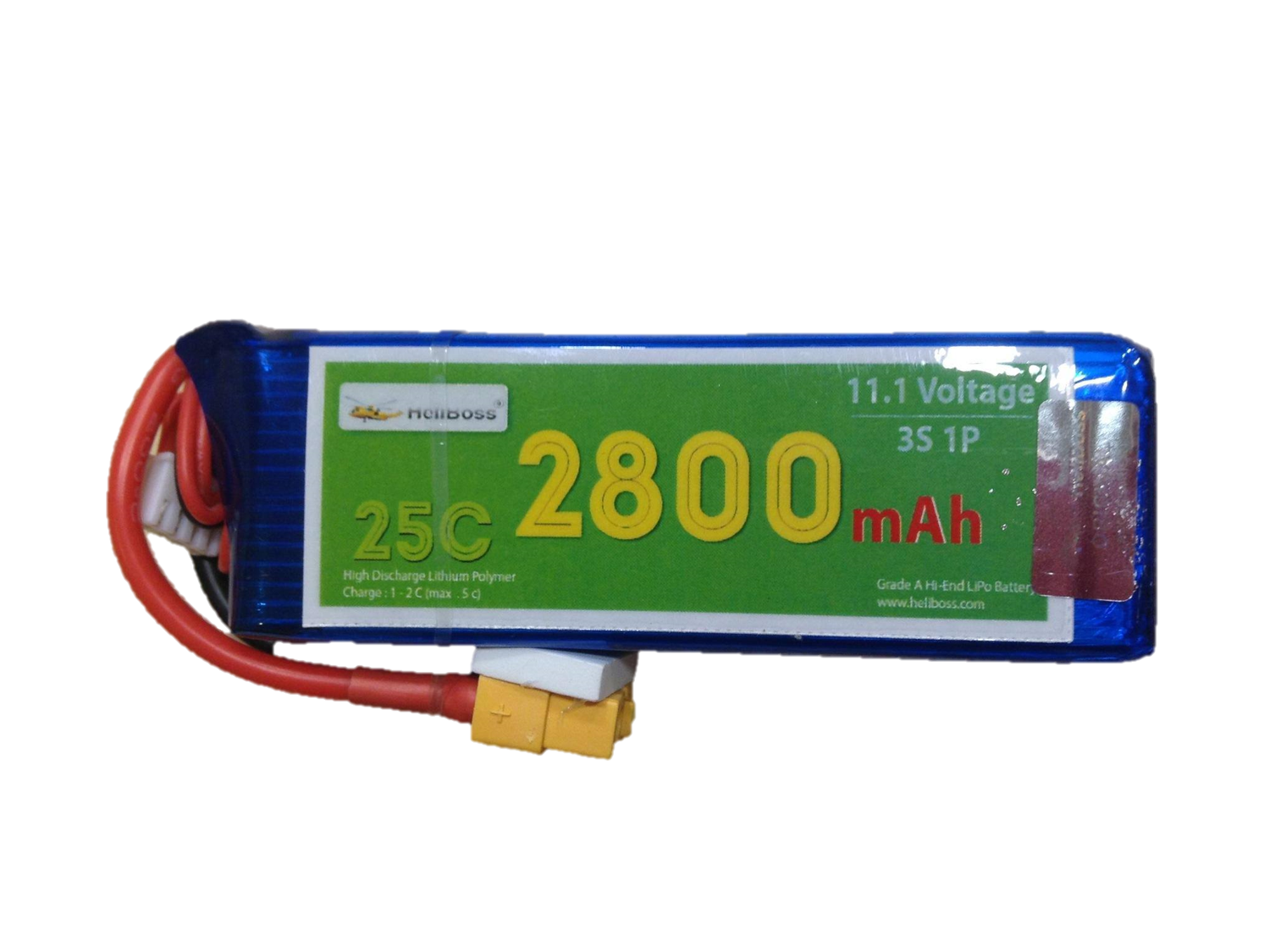

Baterias Baterias Baterias Baterías

*La imágenes de la columna “componente” son orientativas, el aspecto puede variar en función del fabricante y el encapsulado.

Estos son los más comunes, pero existen otros. Si necesitas alguno que no esté aquí pregunta en nuestro preguntario.

Conociendo los símbolos nos será más sencillo documentar nuestros proyectos o pasar un esquemático a nuestra protoboard, tal y como explicamos en este videotutorial:
