Controlar motores de CC con TA8050P

TA8050P

El TA8050P es un controlador de motores de corriente continua, gracias a él podremos controlar el sentido de giro de un motor.

Además este tipo de integrados nos evita otro problema que existe a la hora de controlar este tipo de motores desde un microcontrolador, como puede ser un Arduino, un Pingüino, un PIC.. etc. Y es que todos estos dispositivos entregan en sus salidas 5V, insuficientes para mover un motor. En cambio el TA8050P entregará en su salida la tensión suministrada por su patilla 7. El fabricante nos recomienda que esta sea de entre 6 y 16 V, pero deberemos tener en cuenta también cuanto pueden soportar nuestros motores.

Por si todo esto fuera poco, también nos evita que el consumo de los motores pueda dañar nuestros microcontroladores, estos por lo general entregan a su salida unos poco miliAmperios, mientras que nuestro TA8050P puede entregar hasta 1.5A

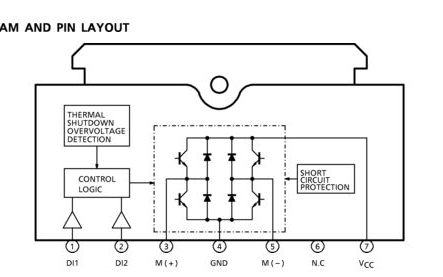

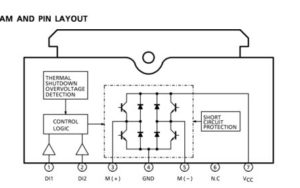

Terminales del TA8050P

TA8050P pinout

Pin Función Descripción
1 Di1 Pin de control 1
2 Di2 Pin de control 2
3 Salida 1 se conecta a uno de los polos del motor
4 GND Conectado a tierra
5 Salida 2 Conectado al polo del motor que queda libre
6 NC No se usa.
7 Alimentación Aquí conectaremos la alimentación que queremos que llegue a los motores.

Funcionamiento del TA8050P

El TA8050P funciona según la siguiente tabla de verdad:



Entradas Salidas
DI1 DI2 M(+) M(-)
1 1 0 0
0 1 1 0
1 0 0 1
0 0 0 0

O lo que es lo mismo:



Entradas Salida
DI1 DI2 Motor
1 1 Parado
0 1 Movimiento
1 0 Movimiento Inverso
0 0 Parado

El TA8050P cuenta además con medidas de seguridad para evitar quemarse o dañar otros componentes. Como un protección de sobre-voltaje en los pines de entrada o detección de cortocircuitos en los de salida.

Montajes

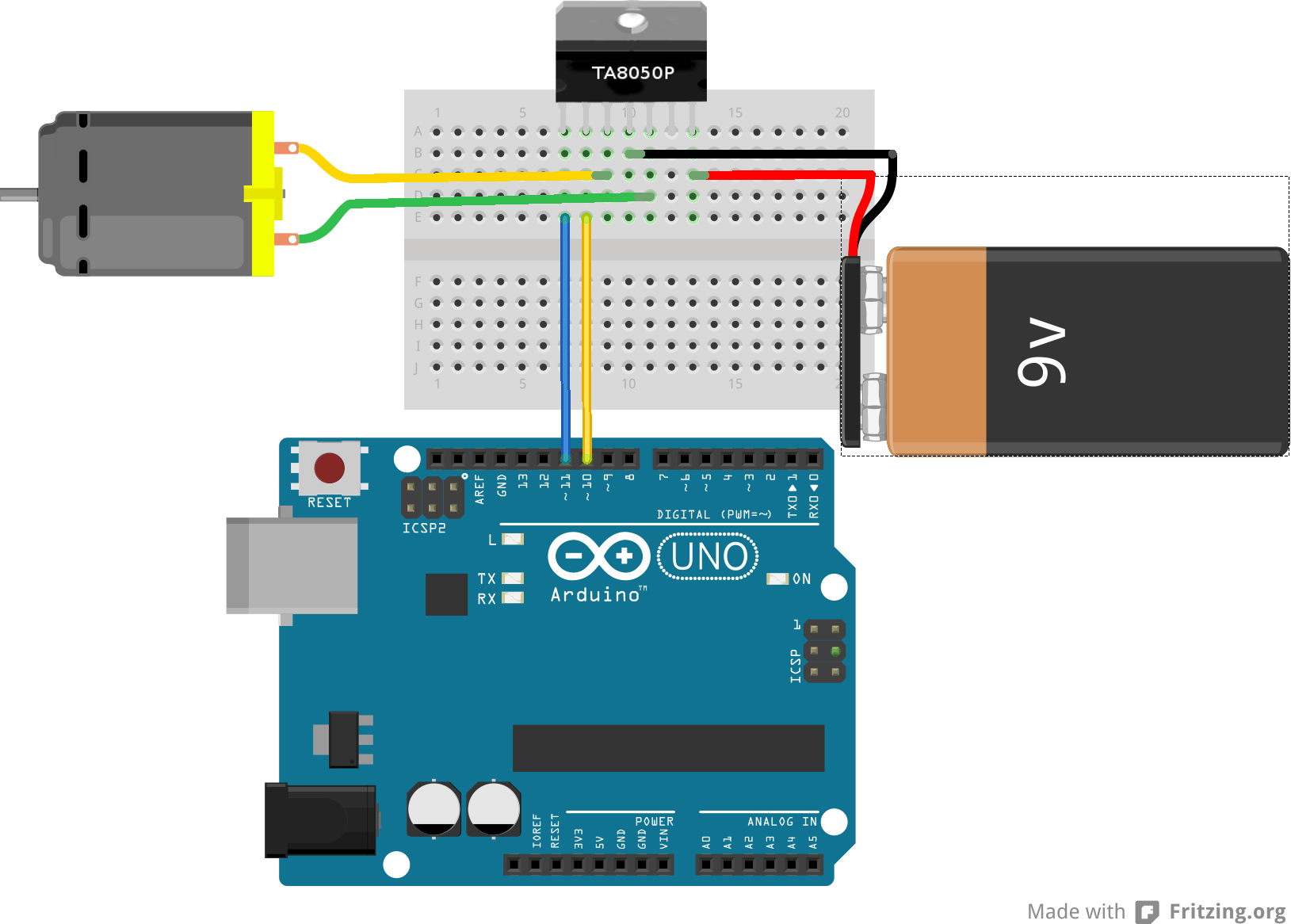

Control de un motor de CC con Arduino y TA8050P

Ta8050P con Arduino

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
//Declaramos el nombre de los pines
int dl1 = 11;
int dl2 = 10;

void setup(){
 //declaramos que el pin 10 y 11 son salidas
 pinMode(dl1,OUTPUT);
 pinMode(dl2,OUTPUT);
}

void loop(){
 //avanza 3 segundos
 digitalWrite(dl1, HIGH);
 digitalWrite(dl2, LOW);
 delay (3000);

 //Se para 3 segundos
 digitalWrite(dl1, HIGH);
 digitalWrite(dl2, HIGH);
 delay(3000);

 //retrocede 3 segundos
 digitalWrite(dl1, LOW);
 digitalWrite(dl2, HIGH);
 delay(3000);

 //Se para 6 segundos
 digitalWrite(dl1, LOW);
 digitalWrite(dl2, LOW);
 delay(6000);
}

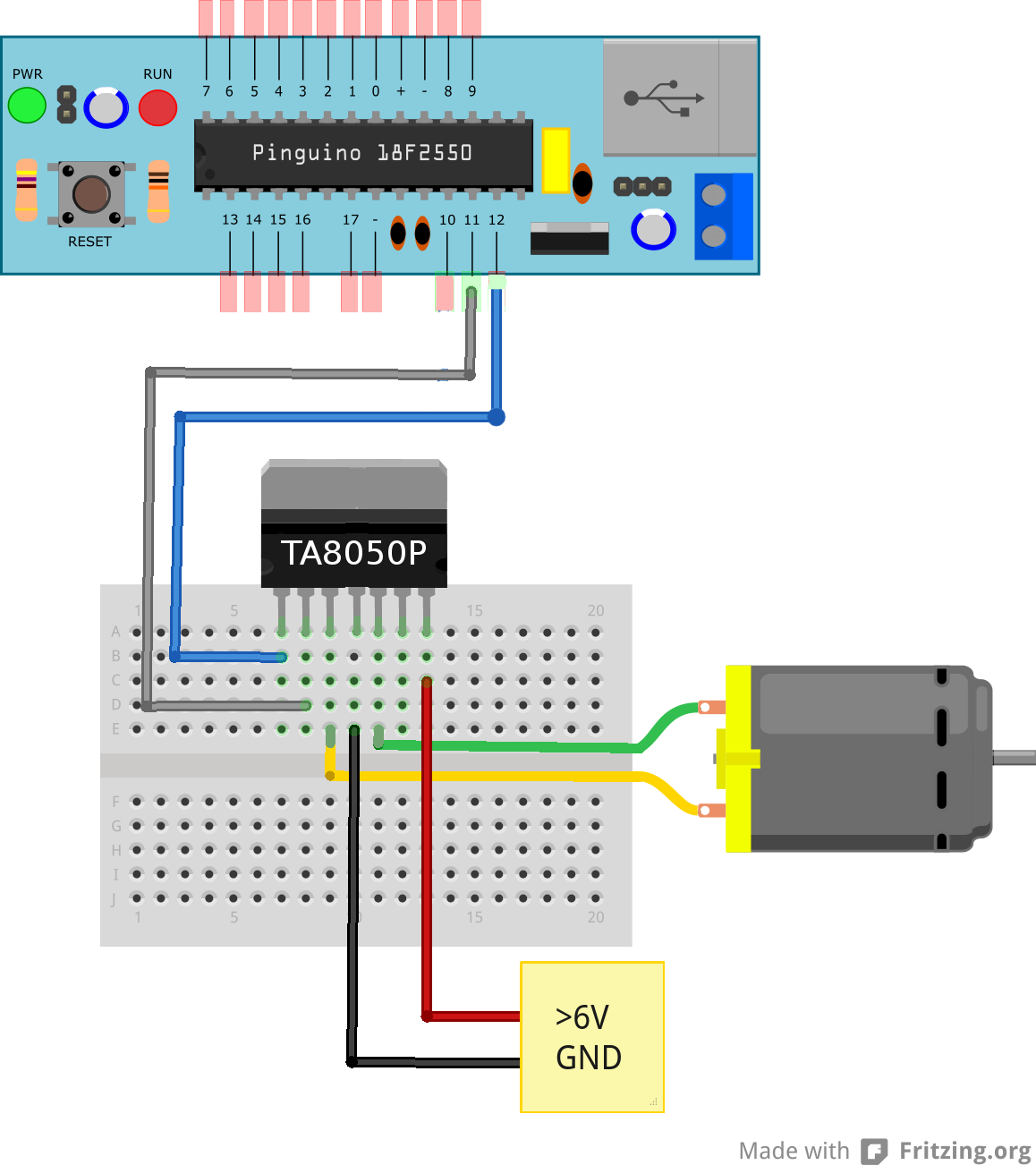

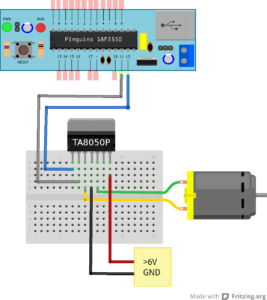

Control de un motor de CC con Pinguino y TA8050P

TA8050P y Pinguino



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
void setup(){
 pinMode(11,OUTPUT);
 pinMode(12,OUTPUT);
}

void loop(){
 //giro en un sentido
 digitalWrite(11,HIGH);
 digitalWrite(12,LOW);
 delay(2000);

 //gira en el otro sentido
 digitalWrite(11,LOW);
 digitalWrite(12,HIGH);
 delay(2000);

 //para el giro motor
 digitalWrite(11,LOW);
 digitalWrite(12,LOW);
 delay(2000);

 //acelerar
 for(int i=0; i<=255; i++){ analogWrite(11, i); } //decelerar for(int i=255; i>0; i--){
 analogWrite(11, i);
 }

 //acelerar en sentido inverso
 for(int i=0; i<=255; i++){ analogWrite(12, i); } //decelerar en sentido inverso for(int i=255; i>0; i--){
 analogWrite(12, i);
 }
}
